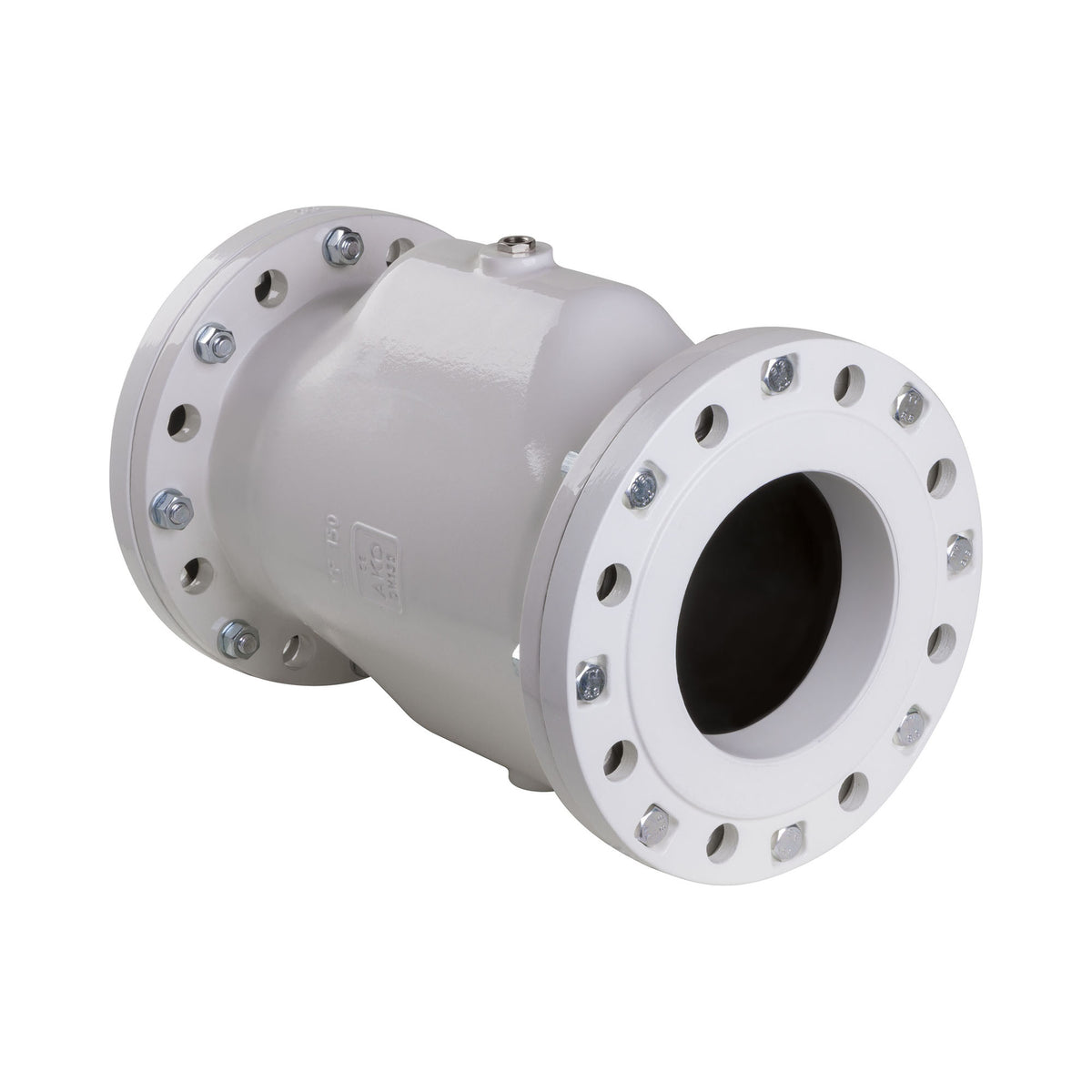

• AKO Serie VF Quetschventil mit Flanschanschluss

AKO-VF

AKO Armaturen

AKO Quetschventil Serie VF

Preis auf Anfrage
Versand wird an der Kasse berechnet.

Dieses Produkt wird exklusiv an gewerbliche Kunden und Fachbetriebe vertrieben.

Unsere Preise verstehen sich netto (zzgl. MwSt.) und können je nach Menge, Projektumfang und technischer Konfiguration variieren.

Für eine persönliche Beratung, ein unverbindliches Angebot oder technische Rückfragen stehen wir Ihnen jederzeit gerne zur Verfügung.

Bitte verwenden Sie hierfür unser Kontaktformular!

Sie haben eine Frage über diese Produkt?

Wir helfen Ihnen gerne!

AKO Serie VF – pneumatisches Quetschventil mit Flanschanschluss

Die AKO Serie VF ist ein pneumatisch betätigtes Quetschventil mit Flanschanschluss für große Nennweiten bei geringem Gewicht – ideal für Absperr- und Dosieraufgaben mit abrasiven, faserigen oder feststoffbeladenen Medien. Die Ansteuerung erfolgt über ein 3/2-Wege-Magnetventil oder Pilotventil, ein separater Antrieb ist nicht nötig.

  • Große Nennweiten bei geringem Gewicht
  • Rund 40 % weniger Druckluftverbrauch durch elliptische Steuerkammer
  • Flansch in fünf Ausführungen, u. a. mit Stahl-/Edelstahlbuchse, Innengewinde oder Flanschmanschette
Technische Daten:
  • Funktion: pneumatisches Quetschventil als Absperrarmatur, Ansteuerung über 3/2-Wege-Magnetventil oder Pilotventil
  • Nennweiten: DN 40 bis DN 300
  • Betriebsdruck: DN 40–DN 150 bis 6 bar, DN 200 bis 4 bar, DN 250–DN 300 bis 3 bar (je nach Nennweite und Elastomer, z. B. 5,5 bar bei Naturgummi-Hochtemperatur)
  • Steuer-/Schließdruck: max. 5 bis 8 bar je nach Nennweite; Differenzdruck 2 bis 3,5 bar
  • Werkstoffe: Gehäuse und Flansch Aluminium, pulverbeschichtet (60–80 µm, Reinweiß ähnlich RAL 9010); Manschette NR, EPDM, NBR, CSM, CR, IIR oder FPM/FKM, auch in lebensmittelkonformer Qualität
  • Mediumtemperatur: ab −10 °C bis max. +80 … +100 °C je nach Manschette (z. B. NBR 80 °C, EPDM 90 °C, CR und NR-Hochtemperatur 100 °C)
  • Anschluss: Flansch nach DIN EN 1092-1 PN 10 (ANSI auf Anfrage); Steuerluftanschluss G ¼ (Beispiel DN 40)
  • Gewicht: z. B. DN 40 ca. 2,9–3,1 kg, DN 50 ca. 3,6 kg
  • Konformität: Druckgeräterichtlinie 2014/68/EU; für den Außeneinsatz geeignet

Preis auf Anfrage.

Angaben laut Herstellerkatalog; je nach Variante abweichend. Maßgeblich ist das aktuelle Datenblatt.
